Общие требования к макетам
Предполагается, что все оригинал-макеты подготовлены с учетом данных технических требований и не требуют правок. Поэтому обращаем Ваше внимание, что материалы, не соответствующие требованиям, могут привести к браку в процессе печати или послепечатной обработки.
Специалисты допечатной подготовки производит проверку файлов на соответствие техническим требованиям, но не гарантирует обнаружение всех ошибок и несоответствий. Дополнительно возможна доработка макета до соответствия техническим требованиям, сроки и стоимость доработки уточняйте у менеджеров.
Формат файла
Предпочитаемые форматы: PDF, CDR, TIFF.
Обращаем внимание! Файлы линейки Microsoft Office (Word, Excel, Publisher, PowerPoint) не являются оригинал-макетами и требуют доработки за отдельную плату.
Поля под обрезку и метки

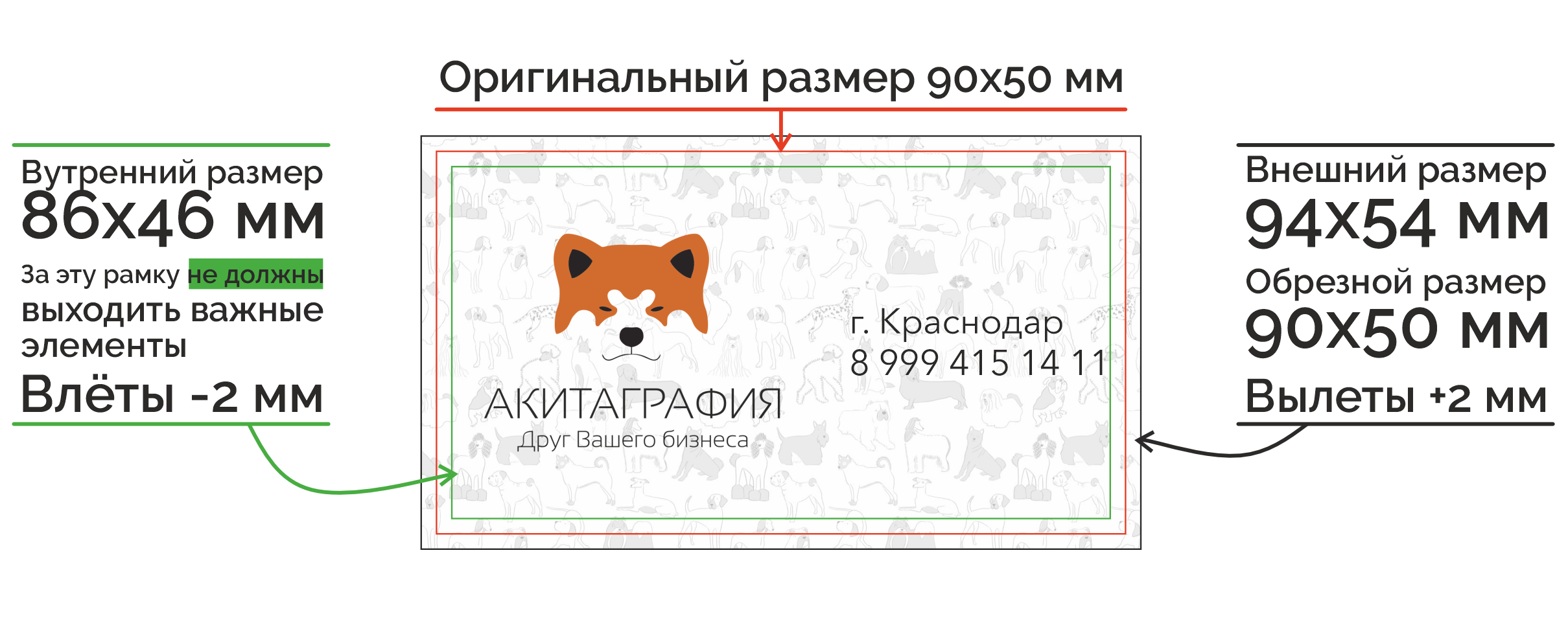

Вылеты - это припуски к обрезному формату, которые создаются, если часть изображения уходит «под обрез» (линия реза проходит по изображению).
2 мм со всех сторон - для листовой продукции
5 мм со всех сторон - для многостраничной продукции
При отсутствии вылетов после резки по краям продукции могут образоваться белые поля разных размеров.
Влёты - отступы от линии реза и/или сгиба до содержимого (для учета погрешности печати и реза).
2 мм со всех сторон - для листовой продукции
5 мм со всех сторон - для многостраничной продукции
При отсутствии необходимого размера влёта, может происходить «зарезание» значимых элементов макета (текст, контакты, логотип и др.).
Не рекомендуем использовать в макете рамки по периметру.
Отступ от края реза для рамки не менее 5-7 мм. Но и в этом случае при печати и резке будет отклонение, а значит допустимые отклонения становятся визуально очень заметны.
Не надо отображать в макете линии скругления, биговки и прочих вспомогательных элементов. Данные элементы необходимо размещать в отдельном слое или прикладывать файл с превью.
Цвет и красочность
Цветовая модель - CMYK. RGB подходит только для веб-дизайна.
При переводе цветов из схемы RGB в печатную CMYK возможны искажения цвета - ниже описан пример перевода оттенков. Разница связана с физикой воспроизведения цвета на бумаге и на экранах смартфонов/мониторов.
Максимальная плотность красок:
• 230% - для печати на немелованной бумаге
• 270% - на мелованной бумаге
Печать черно-белым или серым цветом:
Серые и черно-белые изображения должны быть переведены в режим Grayscale. Иначе при печати будет отклонения в другой оттенок (например, в голубой или пурпурный).
Черный цвет стоит делать составным цветом для насыщенности. Например, рекомендуем, такой состав черного цвета: С=60, М=60, Y=60, К=100.
Состав С=0, М=0, Y=0, К=100 на печати будет темно-серым. а не черным.
В цифровом способе печати нельзя печать пантонами, а так же в 1, 2 или 3 краски. Печать или полноцветная CMYK (в 4 цвета) , или печать в 1 черную краску – Grayscale. Макеты, несоответствующие требованию, переформатируются, чтобы с ними могла работать типография. В результате оттенки могут измениться как на примере выше.
Размер и разрешение
Разрешение растровых изображений:
• Фон и подложки - от 200 dpi
• Логотипы и картинки - от 300 dpi
• Мелкий текст и схемы - от 400 dpi
• Максимальное разрешение всех объектов - не должно превышать 600 dpi
Размеры:
• Масштаб 1:1
• Должен быть задан послеобрезной формат плюс вылеты
Служебные метки не должны заходить на изображение, в том числе на вылеты. Прозрачность, тени, структуры должны быть растрированы.
Развороты и спуски полос не принимаются - типография самостоятельно это делает.
Шрифт
Весь текст необходимо перевести в кривые.
Не рекомендуется делать составным черным цветом текст и тонкие линии (используйте К=100). Составной цвет может привести к появлению цветных ореолов вокруг покрашенных им объектов.
Минимальный размер шрифта:
• 6 pt - для рубленных гарнитур и полужирных начертаний
• 7 pt - для шрифтов с засечками, декоративных и тонких шрифтов
В случае корректировки текста в типографии прикрепите к заказу шрифты, используемые в макете.
Обращаем внимание! Чем меньше размер шрифта, тем сложнее его читать. При просмотре макета используйте реальное отображение размера файла.
Обращаем внимание!
В случае корректировки текста в типографии прикрепите к заказу шрифты, используемые в макете.
При приемке макетов осуществляется проверка файлов, которая выявляет не все вышеперечисленные ошибки. В связи с этим, мы не гарантируем их стопроцентное отслеживание.
При возникновении брака из-за несоблюдения технических требований, вся ответственность ложится на сторону, предоставившую некорректный макет.
Макеты, несоответствующие данным требованиям, могут быть автоматически доработаны типографией без согласования с заказчиком.
Цвет при печати может отличаться от экранного из-за особенностей монитора.
Рекомендуем делать цветопробу. Без неё претензии по цвету не принимаются.
Разрешение
Обращаем внимание, разрешение макета и разрешение печати – разные вещи.
Разрешение макета - минимальное из разрешений растровых изображений в макете и должно быть в пределе от 75 до 300 dpi.
Разрешение печати - это физически обусловленное количество капель чернил на дюйм полотна печати и может быть в диапазон 360-1440 dpi.
Чем дальше удаление от баннера тем ниже может быть разрешение печати и разрешение макета.
Формат файла
- TIFF
- PSD
- Ai
- EPS
- CRD
При подготовке растровых файлов:
- Необходимо свести все слои в один фоновый слой (Background)
- Не должно быть альфа-каналов (Channels) и путей (Paths)
- Эффекты и тени должны быть растрированы
- Макет должен быть подготовлен в цветовом пространстве CMYK, 8 bits
- Цветовой профиль - Coated FOGRA39 или без внедрения цветового профиля
- Размер 1:1 (масштаб 1:1)
При подготовке векторных файлов:
- Растровые изображения должны быть внедрены в файл
- Все шрифты должны быть переведены в кривые
- Эффекты и тени должны быть растрированы (нерастрированные эффекты и тени могут привести к некорректной печати и искажению изображения)
- Элементы макета должны быть сгруппированы и находится внутри макета для печати
В случае предоставления макета в уменьшенном формате (например, 1:10) обязательно проверьте, чтобы в контурах была установлена опция - Scale with image (масштабировать с изображением).
Векторный файл НЕ СЛЕДУЕТ готовить в натуральную величину. При масштабировании качество векторного файла никак не меняется и не производится какие-либо изменения с включенными в файл растровыми изображениями.
Если вы попытаетесь сохранить векторный макет плаката большого размера в формате EPS, процесс сохранения займет значительное время и размер файла будет неоправданно велик.
Цвет:
- Цветовая модель - СМYK
- При использовании жестко-заданных цветов (пантонные и корпоративные) учитывайте, что оборудование для широкоформатной печати не дает 100% степень попадания в цвет. Речь идёт только о высокой степени совпадения.
При наличии в макетах фирменных цветов модели Pantone и RGB необходимо самостоятльно перевести их в CMYK. Или это будет сделано автоматически перед печатью, что может привести к искажению цветов.
- Черный цвет должен быть составным (например, C=75, M=68, Y=67, K=90 ), иначе цвет получится не черным, а темно-серым с заметными горизонтальными полосками. Тоже самое будет и в несоставном сером.
- При печати черно-белого изображения требуется подготовить файл в палитре CMYK с рабочим только чёрным каналом. Все остальные каналы должны быть по нулям!
Если черно-белый цвет составной (состоит из 4 цветов CMYK), при печати возможен уход цвета в синий, красный или желтый оттенки.
- Если по краям файла светлые поля, нужно сделать рамку черного цвета толщиной 1 мм
- Для корректной цветопередачи рекомендуем делать цветопробу
Цветопроба – это образец печати, изготовленный на материале и оборудовании, на котором планируется печать всего тиража. Без цветопробы претензии по цвету не принимаются!
Примечания:
Прикрепляйте к заказам файлы с превью в формате JPEG и текст с указанием точных параметров (размер, материал, количество экземпляров и др.).
Лучшее решение – предоставлять макеты для широкоформатной печати в растровом формате TIFF, соблюдая указанные выше требования. В TIFF файле должны быть сведены все слои в один слой Background и должны быть удалены все дополнительные каналы и пути.
В этом случае вы будете застрахованы от неожиданностей в процессе печати.
Требования к макетам для плоттерной резки:
- Файл с контурами реза должен быть в векторном формате EPS, Ai или CDR
- Шрифты должны быть в кривых (Curves). Выделите текстовый фрейм и в Illustrator используйте комбинацию Ctrl+Shift+O, а в Corel Draw сочетание Ctrl+Q
- Масштаб 1:1
- Толщина контура Hairline (волосяная линия) в Corel Draw и 0,216 pt в Adobe Illustrator
- Замкнутые контуры, без пересекающихся линий, градиентов и прочих эффектов
- Минимальная высота и ширина элементов в макете 5 мм
- Минимальное расстояние от контура реза до края изображения или информации 3 мм
- Размер вылетов 3 мм (если изображение режется на вылет)
- Расстояние между объектами резки 10 мм

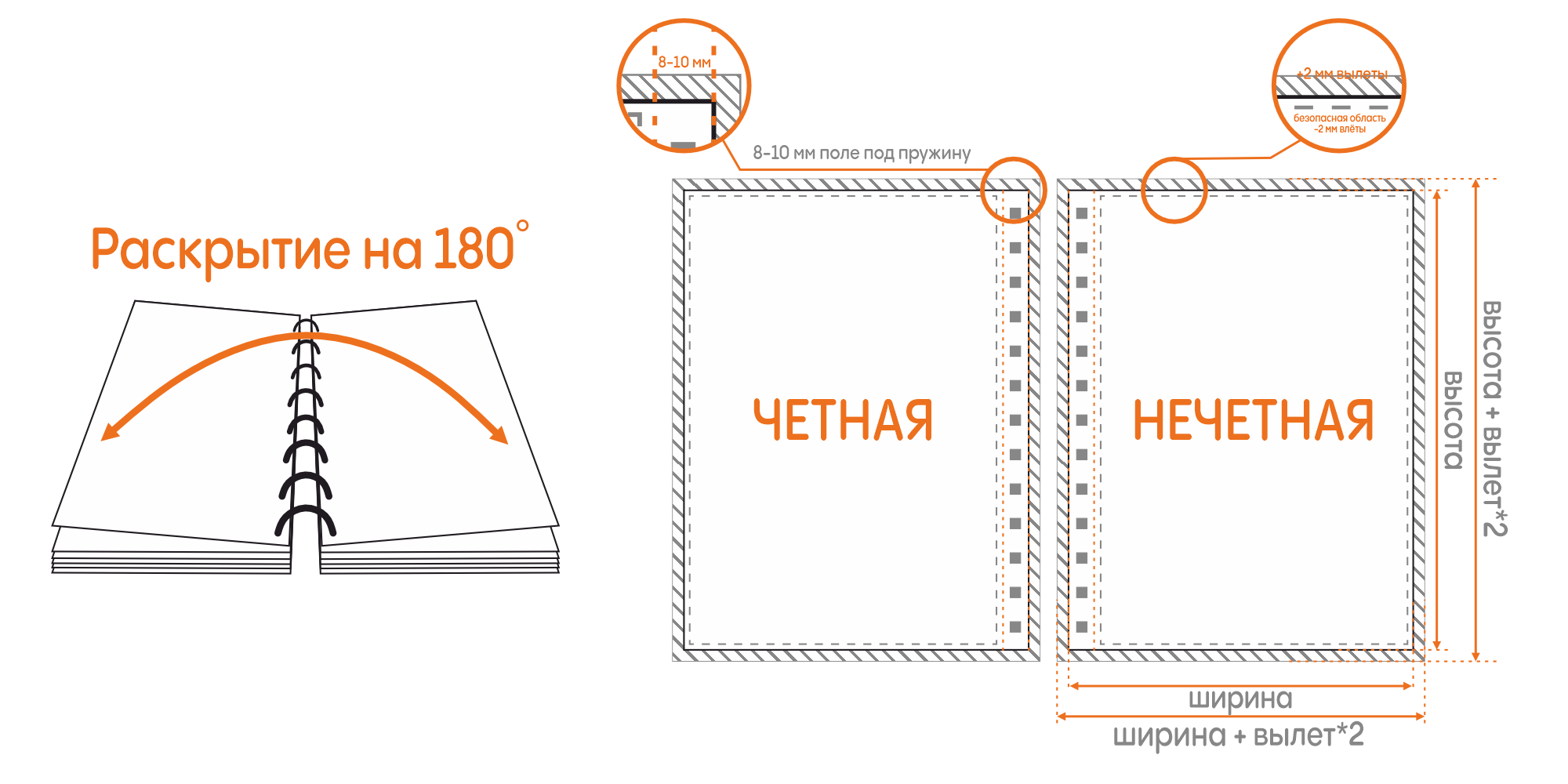

Брошюровка на пружину
- Максимальная толщина – 40 мм
Важно, чтобы информация не попадала на отверстия при брошюровке (6-8 мм от края изделия). Желательный отступ от края листа до важной информации - 13-18 мм (от края брошюровки).
- Поля четных и нечетных полос должны быть различными (зеркальными)
Выступ обложки за блок: при одинаковом размере обложки и блока продукция имеет неэстетичный вид (блок выглядывает из под обложки/подложки). При увеличении размера обложки/подложки по ширине - блок будет закрыт - не является обязательным техническим требованием, делается по желанию заказчика.
- Количество полос - кратно 2
Каждая полоса должна быть на отдельной странице PDF файла. Нельзя предоставлять полосы разворотами (например 1-2, 3-4, 5-6 и т. д.) или спуском (8-1, 7-2, 6-3 и т. д.). Последовательность полос должна быть верной. Спуск для печати будет создаваться исходя из последовательности, представленной в файле заказчика.
- Размер страницы – 1:1 (требуемого конечного формата) с вылетами по 2 мм с каждой стороны

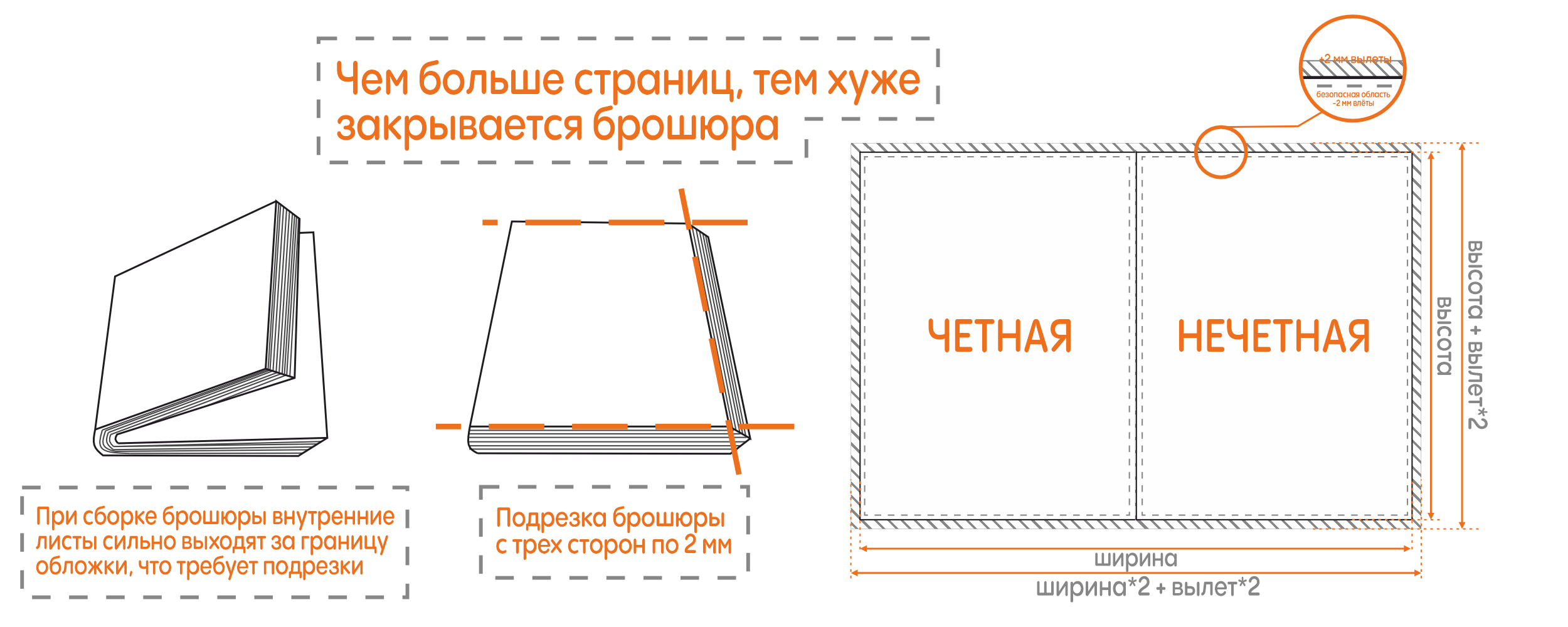

Брошюровка на скобу
Важно, чтобы информация не попадала на отверстия при брошюровке (6-8 мм от края изделия). Желательный отступ от края листа до важной информации - 13-18 мм (от края брошюровки).
- Максимальное количество полос - 60 (при бумаге блока 80 г, обложке - 130-170 г.)
- Количество полос - кратно 4
При большом объеме необходимо учитывать компенсацию бига.
В центральной части брошюры листы будут смещены из-за толщины корешка см. картинку).
Каждая полоса должна быть на отдельной странице PDF файла. Нельзя предоставлять полосы разворотами (например 1-2, 3-4, 5-6 и т. д.) или спуском (8-1, 7-2, 6-3 и т. д.). Последовательность полос должна быть верной. Спуск для печати будет создаваться исходя из последовательности, представленной в файле заказчика.
- Размер страницы – 1:1 (требуемого конечного формата) с вылетами по 2 мм с каждой стороны
Для скобы допустимо использовать на вылеты следующую страницу блока у корешковой части, но если вы не уверены в правильности, лучше сделать вылеты по 2 мм с каждой стороны.
КБС (клеевое бесшвейное скрепление)
Данный тип переплета отличается от других изданий. Скрепление предварительно подобранных листов блока с обложкой происходит путем склеивания их по корешку полиуретановым клеем.
Для дополнительного увеличения прочности издания применяют комбинацию клеевого скрепления с шитьем нитками листов блока. Предварительно тетради блока прошиваются нитками, а затем на сшитый блок приклеивается обложка - такой тип скрепления называют КШС (клеевое швейное скрепление).
- Минимальная толщина корешка - 5 мм
- Максимальная толщина - 50 мм
- При толщине больше 30 мм желательно использовать шитье блока (для лучшего раскрытия и увеличения прочности изделия)

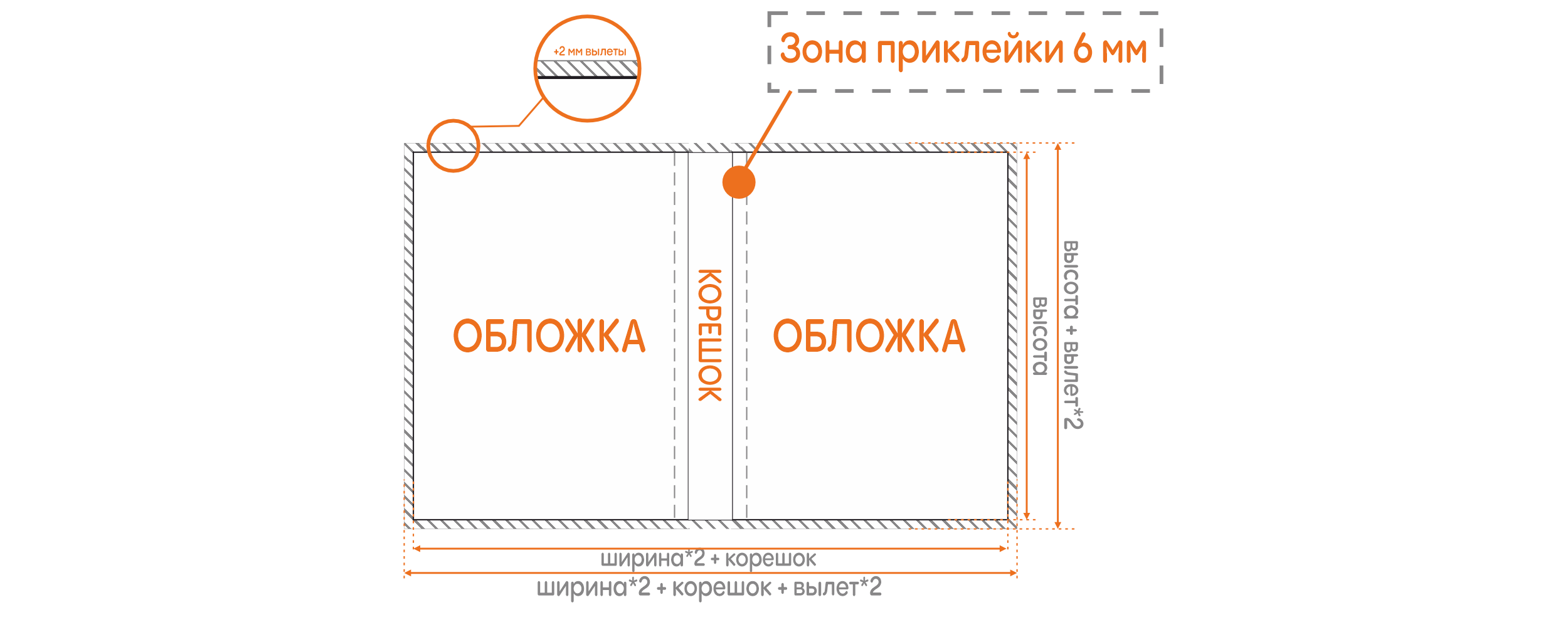

- Для скрепления обложки с блоком используются технологические поля шириной 6 мм (см. на схеме «зона проклейки»)
Обложки предоставляются разворотами (1-4, 2-3 стр. обложки ) с учетом толщины корешка (толщину корешка можно уточнить у менеджера).
- Блок - каждая полоса должна быть на отдельной странице.
Нельзя предоставлять полосы разворотами или спуском. Последовательность полос должна быть верной. Спуск для печати будет создаваться исходя из последовательности, представленной в файле заказчика.
Не забывайте про зеркальность полос для блока. Поле у корешка должно быть больше, чем у обрезного края изделия (чтобы в готовом изделии поля зрительно выглядели ровными)
- При термоклеевом скреплении раскрытие изделий невысокое
Это необходимо учитывать при верстке блока. У корешка будет «невидимая зона» порядка 3-5 мм.
- Бумага для блока – от 80 до 130 г
- Бумага для обложки – 250 г
Желательно нанести сверху матовую или глянцевую ламинацию, чтобы исключить ломания тонера на сгибе при открытии обложки.
7БЦ
Самый распространённый вид твердого переплета.
Книга состоит из внутреннего блока (сшитых тетрадей) и обложки (крышки). Обложка изготавливается из картонной основы (2 -2,5 мм), обтянутых предварительно запечатанной и заламинированной бумагой. Внутренние стороны обложки соединены с блоком форзацами - они могут быть запечатанными или выполненными из дизайнерской бумаги.
- Обложка - предоставляется разворотом. Формулы для расчета ширины и высоты обложки смотрите на изображении ниже.
Обложка обязательно покрывается тонкой ламинацией. Необходимо учитывать, что цвет макета изменится (для матовой ламинации цвета станут менее насыщенными).
- Блок - каждая полоса должна быть на отдельной странице
Нельзя предоставлять полосы разворотами или спуском. Последовательность полос должна быть верной. Спуск для печати будет создаваться исходя из последовательности, представленной в файле заказчика.
Не забывайте про зеркальность полос для блока. Поле у корешка должно быть больше, чем у обрезного края изделия (что бы в готовом изделии поля зрительно выглядели ровными).
- Размер страницы – 1:1 (требуемого конечного формата) с вылетами по 2 мм с каждой стороны
- Количество полос - кратно 4
- Бумага для блока - от 80 до 130 г
Форзац, нахзац - предоставляются отдельным файлом постранично. Каждая полоса на отдельной страницы . Если не предполагается запечатка, необходимо это указать в задание.
Крепление на болтах
Альтернативным способом скрепления брошюр является крепление на болтах (соединение блока и обложки болтами). Болты могут быть металлическими и пластиковыми.
- Обложка - может быть 2-х типов (мягкая и твердая обложка)
Твердая обложка - изготавливается из картонной основы толщиной 2-2,5 мм, обтянутой предварительно запечатанной и заламинированной бумагой.
Мягкая обложка - используется бумага 250-350 г с последующей ламинацией. В этом случае не нужно добавлять в макете по 20 мм (технологические поля на загибку).
В изделиях на болтах обложка делится на две части и имеет разные наименования: "обложкой называют верхнюю часть, а "подложкой" нижнюю часть.
Если используется твердая обложка, то для улучшения эстетичного вида лучше делать блок меньше, чем обложка ( что бы блок был скрыт обложкой в собранном виде)
- Блок:
Для блока также добавляется к макету 20 мм с корешковой стороны. Это является технологическим полем для скрепления болтами.
Для лучшего раскрытия делается биговку блока. При большом количестве полос необходимо делать компенсацию биговки для хорошего раскрытия. То есть немного смещать линию бига (см. рисунок).
- Вылеты - по 2 мм с каждой стороны
Параметры болтов:
- Минимальная длина болтов – 5 мм
- Толщина скрепляемого блока не должна быть меньше 3-4 мм (конструкция будет выглядеть непривлекательно)
- Диаметр болта – 5 мм
- Шляпка болта – 10 мм
Сублимационная печать на кружках

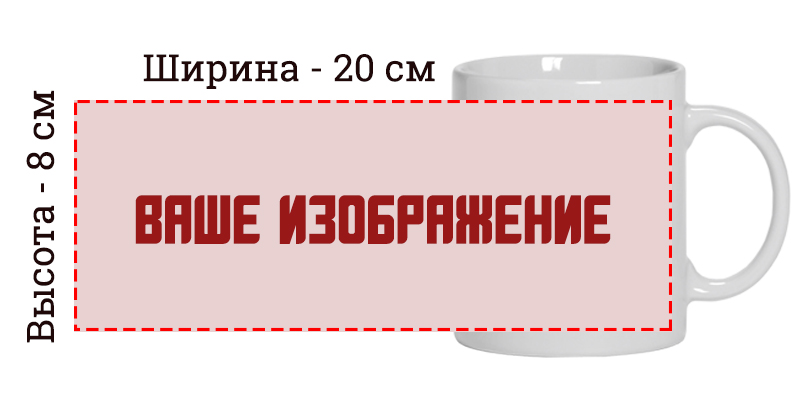

- Размер запечатываемой области на кружке – 80х200 мм.
- Принимаем макеты в PDF, TIFF, PSD. Файлы из программ пакета Microsoft Office не являются оригинал-макетами и требуют доработки за отдельную плату.
- Масштаб изображения в макете 1:1
- Разрешение - 300 dpi
- Важную информацию необходимо размещать не ближе 2–3 мм к краю
- Цветовая модель - CMYK (нельзя использовать RGB и другие цветовые модели, это приведет к искажению цвета)
- Минимальная толщина линий - 0,15 мм
- Минимальная плотность растра - 8 %
- В макете не должно быть эффектов, невидимых/заблокированных слоев и объектов
- Все шрифты и обводки необходимо перевести в кривые
УФ печать на ручках
- Формат - векторный PDF
- Цветовая модель - CMYK
- В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов
- Все шрифты и обводки необходимо перевести в кривые
- Минимальная толщина линий - 0,15 мм
- Минимальная плотность растра - 10%
- Цвет нанесения - палитра CMYK (сумма красок CMYK не более 330 %)
Общие требования для УФ печати
При печати на готовых заготовках, вырезанных в размер, необходимы вылеты по фону изображения - 2 мм с каждой стороны.
При работе с давальческим материалом, мы не можем гарантировать качественный результат в случаях, если он имеет какие-либо дефекты, повреждения или иные, неочевидные на первый взгляд свойства, которые могут повлиять на процесс печати - вплоть до того, как будет держаться на нем краска.
Для приладки оборудования потребуется 1-2 запасные заготовки.
Общие требования:
- Формат - векторный PDF
- Цветовая модель - CMYK
- В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов
- Все шрифты и обводки необходимо перевести в кривые
Печать белым - в макете элементы, которые должны быть белыми на печати, должны быть черными (CMYK 0, 0, 0, 100).
Печать полноцветом и белым - в макете элементы, которые должны быть белыми на печати, должны иметь такой состав цвета: CMYK 0, 0, 1, 0.
DTF печать по текстилю

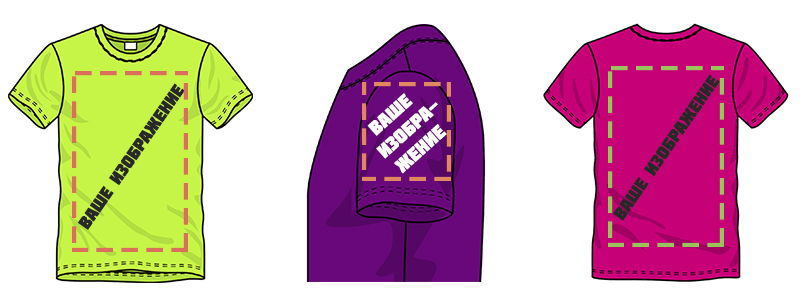

Максимальный размер запечатываемой области:
- На груди и спине – 297х420 мм
- На рукаве футболки и поло - 105х148 мм
- На рукаве свитшота - 100х300 мм
- На стороне шоппера - 297*400 мм
Предоставляйте макеты в PDF, TIff, PSD, PNG . Для футболок поло из-за особенностей печатного процесса принимаются макеты только в векторных форматах Ai, EPS, CDR или векторный PDF. Файлы из программ пакета Microsoft Office не являются оригинал-макетами и требуют доработки за отдельную плату.
Не предоставляйте векторные макеты со вставленными в них картинками расширения JPG. В этом случае мы не можем гарантировать качество печати.
- Масштаб изображения в макете 1:1
- Разрешение - 300 dpi
- Цветовая модель - CMYK (нельзя использовать RGB и другие цветовые модели, это приведет к искажению цвета)
- Минимальная толщина линий - 0,5 мм.
- В макете не должно быть эффектов, невидимых или заблокированных слоев и объектов
- Шрифты и обводки необходимо перевести в кривые для векторных форматов, или они должны быть растрированы для растровых форматов.
Будьте внимательны при работе с фонами. Учитывайте нужны ли они, или фоном будет естественный цвет изделия.
Рекомендуем прикрелять к заказу "превью", чтобы показать точнее места размещения и пропорции изображения.
